半导体清洗工艺详解：超纯水如何成为芯片制造的“隐形守护者”

在半导体制造领域，清洗工艺是决定芯片性能与良率的关键环节。作为超纯水设备专业制造商，渗源深知超纯水质量对半导体清洗效果的决定性影响。本文将深入解析半导体清洗工艺中超纯水的关键作用，以及渗源如何为行业提供可靠的水质解决方案。

半导体清洗工艺的重要性

半导体制造过程中，晶圆表面即使存在纳米级的微粒污染物或微量离子残留，都可能导致电路短路、漏电或氧化层缺陷。据统计，超过50%的芯片失效与清洗工艺相关。因此，清洗工序约占整个芯片制造步骤的30%，是半导体生产中最频繁进行的操作。

超纯水在半导体清洗中的核心作用

超纯水作为半导体清洗的主要介质，承担着以下关键任务：

​​颗粒污染物去除​​：超纯水通过物理冲洗作用去除晶圆表面的微粒污染物，其纯度直接决定了清洗效果

​​化学残留物清除​​：在SC1、SC2等标准清洗步骤后，超纯水负责彻底清除化学试剂残留

​​表面预处理​​：为光刻、蚀刻等后续工艺提供洁净的表面环境

​​设备清洁​​：用于清洗制造设备内部，防止交叉污染

半导体级超纯水的严格标准

《中国电子级水标准 GB/T11446.1—2013 EW-I》

半导体制造对超纯水的要求极为严苛，需满足以下指标：

电阻率：≥18.2MΩ.cm

全硅：≤2ppb

微颗粒物＞0.05μm：500个/L

细菌个数：≤0.01cfu/ml

TOC≤20ppb

阴离子：≤1ppb

金属离子：≤0.5ppb

渗源超纯水系统的技术优势

针对半导体行业的特殊需求，渗源开发了专门适用于半导体清洗的超纯水系统：

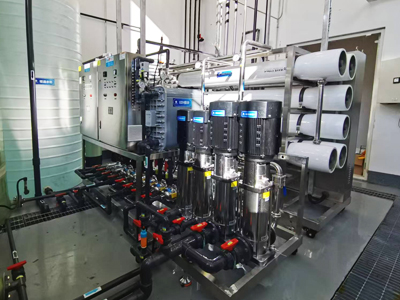

​​多级纯化工艺​​：采用RO+EDI+抛光混床的全流程处理方案，确保稳定产出18.2MΩ·cm超纯水

​​TOC专项去除技术​​：通过185nm+254nm双波长紫外氧化技术，有效控制TOC含量≤3ppb

​​纳米级过滤系统​​：配备0.1μm超滤装置，有效去除微小颗粒物

​​闭路循环设计​​：采用无死循环路系统，防止二次污染，确保水质稳定

​​智能监控系统​​：实时监测水质变化，自动调节运行参数，保证水质持续达标

作为半导体制造的关键支撑，超纯水质量直接影响芯片性能与生产成本。渗源凭借多年的技术积累和行业经验，为半导体企业提供稳定可靠的超纯水解决方案。
