超纯水机压力水箱氮封原理

文章出处:admin 人气:发表时间:2019-11-01

超纯水机厂家在生产超纯水系统时,必定会在纯水箱处增加氮封阀,甚至于一些小机器都会在纯水箱的接口处增加氮封阀。氮封装置可以在无需外界能源,能在无电、无气的场合工作,既方便,又节约能源,降低成本。

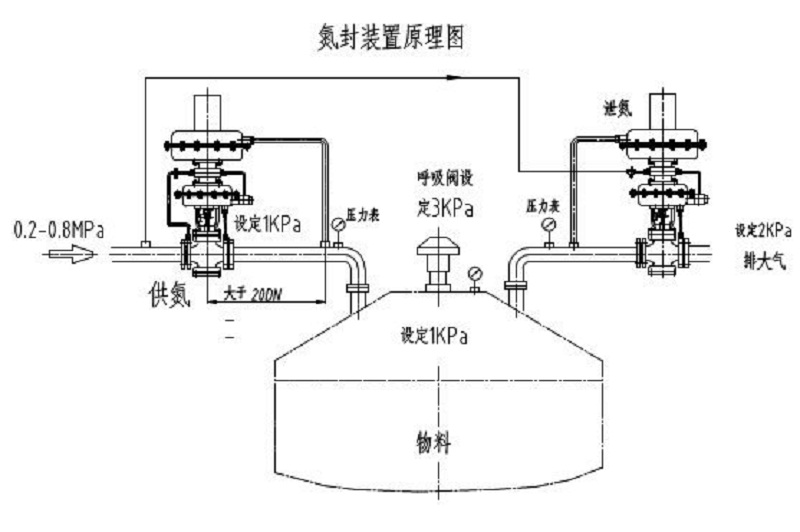

氮封装置由供氮阀、 泄氮阀、 呼吸阀 组成,供氮阀由指挥器和主阀两部分组成;泄氮阀由内反馈的压开型微压调节阀组成,通过氮封装置精确控制。当储罐进液阀开启,向罐内添加物料时,液面上升,气相部分容积减小,压力升高,当罐内压力升至高于泄氮阀压力设定值时,泄氮阀打开,向外界释放氮气,使罐内压力下降,降至泄氮阀压力设定点时,自动关闭。当储罐出液阀开启,用户放料时,液面下降,气相部分容积增大,罐内压力降低,供氮阀开启,向储罐内注入氮气,使罐内压力上升,升至供氮阀压力设定点,自动关闭。

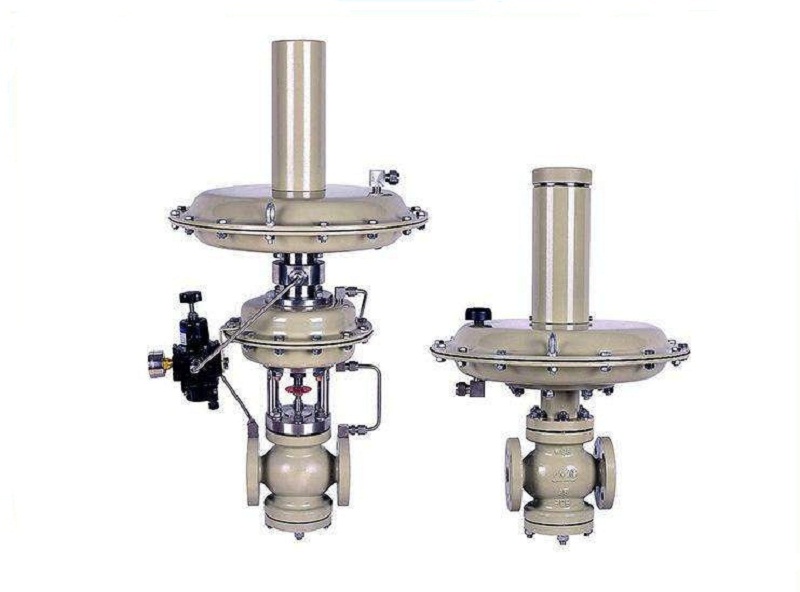

超纯水箱单封装置


因为一般的常用储水罐为了维持内部与外部的压力平衡,当罐内水量减少的时候,除非使罐子被不断的压缩,不然罐内就会有空气填入其中,维持外部与内部的平衡,显然在超纯水的生产过程中,使空气进入是非常不理智的行为。


常见的大气中富含各种污染物质,这类污染物质虽然对人体的影响并不是很大,但是在高精度仪器面前,它们会时刻影响实验数据,让数据出现不同程度的改变,特别是在电子级实验面前,微生物或者离子的影响都会使实验数据失效,所以采用氮封装置能很好的保证储水桶内的水质稳定。


氮封装置由供氮装置和泄氮装置两部分组成。供氮装置由指挥器和主阀两部分组成;泄氮装置由内反馈的压开型微压调节阀组成。氮气压力一般设为100mmH2O,通过氮封装置精确控制。


当水箱上游水泵开启,向超纯水水箱补水时,水箱水位上升,气相部分容积减小,压力升高,当水箱上部气体空间压力升至高于泄氮装置压力设定值时,泄氮装置打开,向外界释放氮气,使罐内压力下降,当降至泄氮装置压力设定点时,泄氮装置自动关闭。


当水箱后级水泵开启,用户端开始用水时,液面下降,气相部分容积增大,罐内压力降低,供氮装置开启,向储罐注入氮气,使罐内压力上升,当罐内压力上升至供氮装置自动关闭。



超纯水系统


1.供氮装置工作原理:

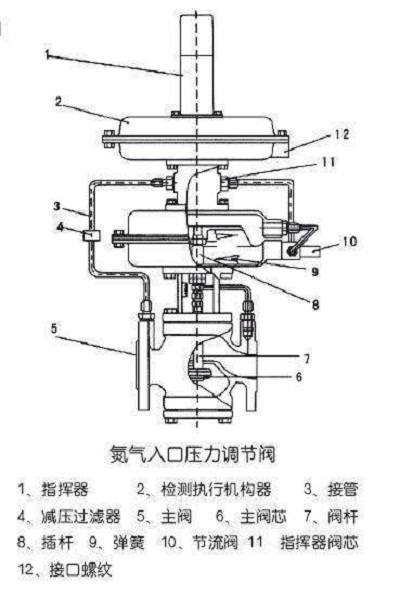

供氮装置结构如图所示,将设在罐顶的取压点的介质经导压管引入检测机构(7)、介质在检测元件上产生一个作用力与弹簧(8)、预紧力相平衡。当罐内压力降低至低于供氮装置压力设定点时,平衡被破坏,使指挥器阀芯(6)打开,从而使阀前气体经减压阀(5)、节流阀(4)、进入主阀执行机构(3)上、下膜室,打主开阀阀芯(2)、向罐内充注氮气;当罐内压力升至供氮装置压力设定点时,由于预设弹簧力,关闭指挥器阀芯(6)又由于主阀执行机构中弹簧作用,关闭主阀,停止供氮。



超纯水设备


2.泄氮装置工作原理:

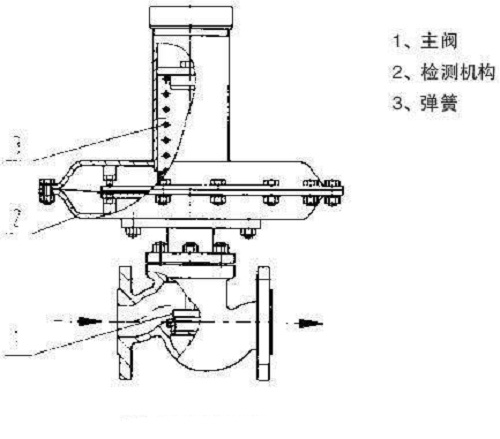

泄氮装置结构如右图所示,该装置采用内反馈结构,介质直接经阀盖进入检测机构(2),介质在检测元件上产生一个作用力与预设弹簧(3)预紧力相平衡。当罐内压力升高至高于泄氮装置压力设定点时,平衡被破坏,使阀芯(1)上移,打开阀门,向外界泄放氮气;当罐内压力降至泄氮装置压力设定点时,由于预设弹簧力作用,关闭阀门。


氮封装置主要用于保持容器顶部保护气(一般为氮气)的压力恒定,以避免容器内物料与空气直接接触,防止物料挥发,被氧化,以及容器的安全。特别适用于大型储罐的气封保护系统。该产品具有节能环保、动作灵敏、运行可靠、操作简单和维修方便等特点。
