工业电解海水制氢技术及核心材料创新发展

随着全球能源结构向清洁化转型，海上风电、光伏等新能源的开发利用规模持续扩大。海上新能源发电具有不占用陆地资源、靠近负荷中心等优势，但受限于并网技术和传输成本，大量电能难以高效消纳。电解海水制氢技术可实现新能源电力的就地转化与储存，且海水资源取之不尽，成为破解海上新能源消纳难题的关键路径。然而，海水中高浓度的Cl⁻、Ca²⁺、Mg²⁺等离子易引发电极腐蚀、沉积物附着等问题，严重制约了技术工业化进程。当前，行业围绕电解制氢技术优化与电极材料革新两大方向展开深入研究，推动技术向低成本、高稳定、规模化方向发展。

一、海水电解的核心挑战与影响机制

（一）海水关键成分及特性

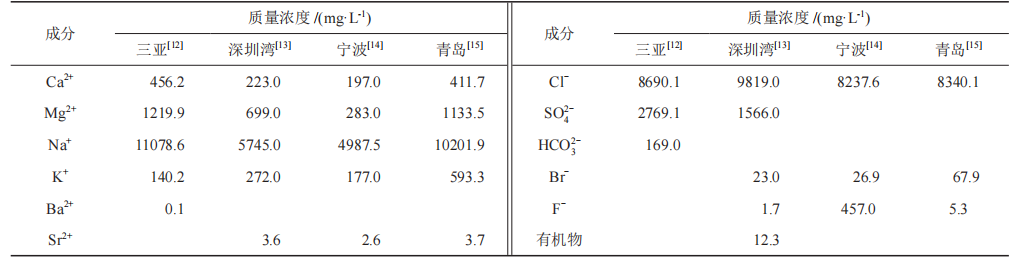

我国近岸海域海水成分复杂，除大量Na⁺、Cl⁻外，还含有较高浓度的Mg²⁺（283-1219.9mg/L）、Ca²⁺（197-456.2mg/L）以及少量K⁺、Br⁻和有机物等。这些成分在电解过程中相互作用，直接影响制氢效率与设备寿命。

（二）电解反应中的关键问题

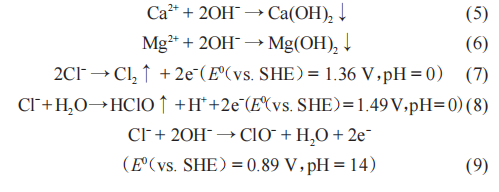

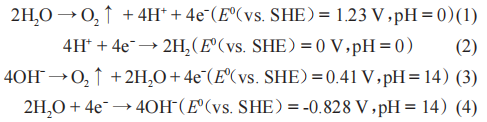

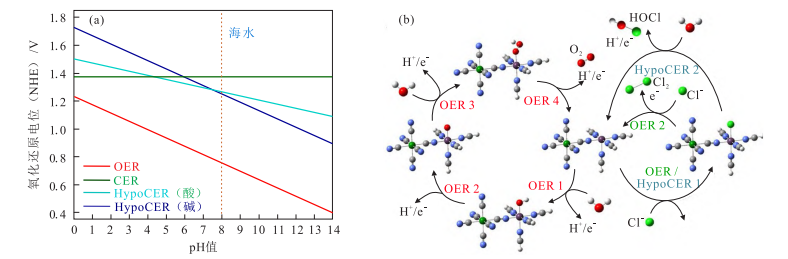

海水电解的核心反应为析氢反应（HER）与析氧反应（OER），但海水成分会诱发多重副反应：碱性环境下，Ca²⁺、Mg²⁺易与OH⁻结合形成Ca(OH)₂、Mg(OH)₂沉淀，附着于电极和隔膜表面导致传质受阻；Cl⁻在电解中易发生析氯反应（CER）生成Cl₂，或进一步转化为HClO、ClO⁻，造成电极腐蚀与隔膜劣化；此外，海水中微生物还会对设备结构产生生物腐蚀，进一步缩短系统使用寿命。

二、主流电解海水制氢技术路径及进展

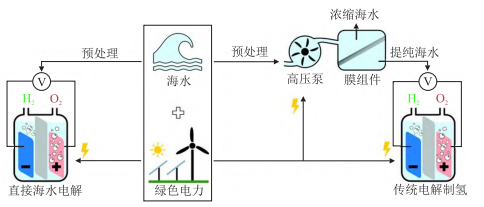

（一）海水纯化-制氢耦合技术

该路径通过预处理去除海水中有害离子，再送入电解槽制氢，是目前技术最成熟的方案。

·         反渗透膜纯化制氢：利用反渗透膜精准分离盐离子，纯化后海水可适配质子交换膜电解槽、碱性电解槽等多种设备，全球应用广泛。但该技术存在纯化能耗高、设备占地大等问题，难以满足远海制氢需求。

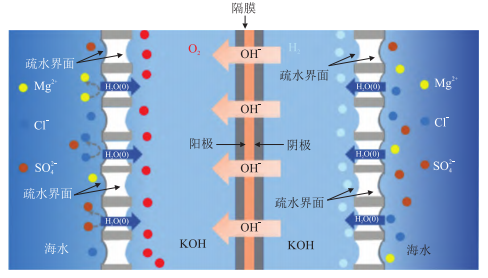

·         原位相变制氢：以疏水透气隔膜为核心，借助膜两侧海水与KOH的蒸发压差驱动海水相变，在水蒸气迁移过程中实现盐离子分离。该技术整合了纯化与制氢系统，占地小、成本低，在250mA/cm²电流密度下电压仅1.95V，且3200h运行性能稳定。目前已进入示范应用阶段，核心研发方向集中于高性能隔膜材料开发，以提升纯化速率与使用寿命。

（二）直接海水电解制氢技术

为规避海水纯化环节，直接海水电解技术成为研究热点，通过技术创新抑制副反应发生。

·         碱性海水电解制氢：在海水中添加碱液调节pH值，当pH>7.5时，OER电位窗口可达480mV，此时阳极析氧法拉第效率接近100%，有效避免Cl⁻氧化。研发的Na₂Co₁₋ₓFeₓP₂O₇/C@CC电极，在100mA/cm²电流密度下OER过电位低于480mV，稳定性优异。该技术设备简单、成本较低，但电流密度受电位窗口限制，需依赖高性能电极材料突破瓶颈。

碱性海水电解制氢实验示意图（a）、NCFPO/C@CC在电解海水中的极化曲线（b）和恒电位电解曲线（c）

·         阳极小分子电氧化制氢：通过添加生物质小分子（如壳多糖、木糖）或化学缓冲剂，以低电位氧化反应替代传统OER，降低制氢能耗的同时避免Cl⁻干扰。例如N₂H₄辅助电解体系，在1000mA/cm²电流密度下槽电压仅0.69V；木糖氧化制氢体系电压低至1.57V，甲酸选择性达94.6%。但小分子消耗快、远海补给困难，限制了其规模化应用。

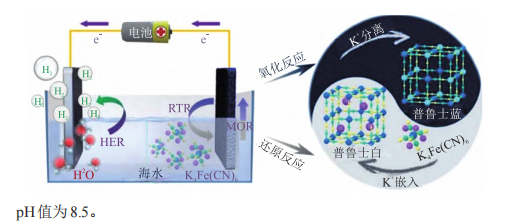

Fe[CN₆]⁴⁻辅助的普鲁士蓝/普鲁士白氧化还原反应应用于直接海水电解制氢示意图

·         高温电解海水制氢：基于固体氧化物电解池（SOEC）技术，在700℃以上高温下将海水转化为水蒸气，从根源上避免离子腐蚀与沉积。改进后的SOEC电解槽在1.29V电位下电流密度可达739mA/cm²，性能衰减仅0.031V/kh，能量转换效率最高达72.47%。该技术的核心挑战在于设备高温稳定性与远海热源保障，电极和密封材料研发是关键突破方向。

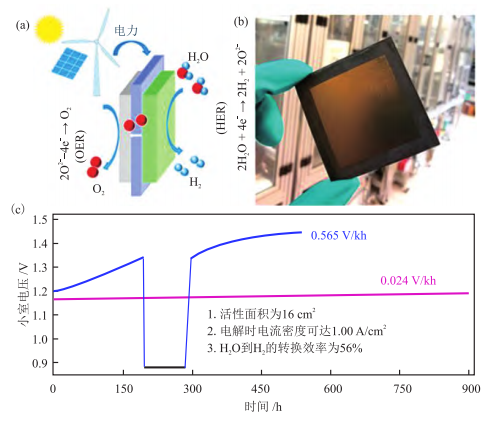

SOEC电解水机理示意图（a）、SOEC极板照片（b）和750℃、1.00 A/cm²电流密度下，SOEC长时间电解电位变化趋势（c）

三、电解海水电极材料创新研发

电极材料作为电解制氢的核心，需同时满足高催化活性、抗腐蚀、长寿命等要求。目前研发已从贵金属材料向非贵金属材料转型。

（一）贵金属材料优化

以Ir、Pt为代表的贵金属催化性能优异，通过负载量优化与复合改性延续应用价值。如Pt-Ni@NiMoN电极（Pt负载量仅0.07%），在模拟海水中500mA/cm²电流密度下过电位仅90mV；NiIr-LDH材料在650h测试中保持稳定，500mA/cm²下过电位361mV。但高昂成本仍是规模化应用的主要障碍。

（二）过渡金属化合物材料

Ni、Co、Mo等过渡金属化合物因成本低廉、性能可调成为研究主流，包括氮化物、磷化物、硫化物等多种类型。NiMoN@NiFeN复合电极在1mol/LKOH+海水体系中，1A/cm²电流密度下槽电压仅1.71V；S-NiFe-Pi/NFF电极在500mA/cm²下电压1.80V，催化活性与稳定性显著提升。通过路易斯酸修饰、异质结构筑等手段，可进一步增强材料抗腐蚀能力与催化选择性。

（三）新型结构材料探索

金属有机框架（MOF）、核-壳结构、单原子材料等新型结构凭借高比表面积与独特电子结构，展现出巨大潜力。CoB@MOF@CC电极在100mA/cm²下槽电压低至1.69V；Ir₁/Ni₁.₆Mn₁.₄O₄单原子材料在1.5V电压下电流密度可达500mA/cm²。此类材料目前仍处于实验室阶段，使用寿命与规模化制备技术有待进一步验证。

四、技术瓶颈与未来发展方向

当前电解海水制氢技术仍面临多重挑战：Cl⁻腐蚀与金属离子沉积问题尚未完全解决，非贵金属电极材料寿命难以满足工业需求，远海制氢的设备适配性与能源供给有待优化。未来发展需聚焦三大方向：一是研发耐腐蚀、高选择性的电极与隔膜材料，突破现有性能瓶颈；二是优化技术集成方案，推动原位相变制氢与碱性电解制氢的工程化落地，降低设备成本与能耗；三是构建海上新能源-电解制氢-储氢一体化系统，解决远海热源保障、设备维护等工程问题。随着材料科学与工程技术的协同进步，电解海水制氢有望成为未来清洁能源体系的重要组成部分，为全球“双碳”目标实现提供关键支撑。
